Leader-Fastener® является производителем и дистрибьютором шпильки ANSI B18.31.2. У нас есть полный спектр услуг от инвестиций в производственные предприятия, экспортный отдел и до наличия команды и центра контроля качества для удовлетворения ваших требований. Мы рассматриваем качество как жизнь компании. Мы настаиваем на хорошем качестве в качестве первой политики и создали систему контроля качества и инспекции в соответствии с международным стандартом. Мы внедрили систему гарантии качества ISO9001 на каждом этапе производства, транспортировки и продажи. Мы надеемся, что сможем быть Ваш партнер в бизнесе благодаря превосходному качеству, рыцарскому сервису и конкурентоспособной цене в ближайшем будущем, а также будьте вашими друзьями.

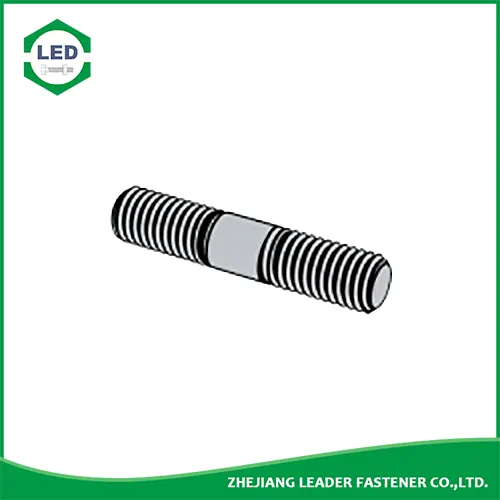

Лидер-застежка® Шпильки ANSI B18.31.2 представляют собой стержни с резьбой на обоих концах и гладким стержнем, равным номинальному диаметру. Двусторонние шпильки используются для высокопрочного болтового соединения. Обычно используется для автомобильного или промышленного применения.
Поскольку шпилька с двойным концом имеет резьбу с обеих сторон, ее легче использовать для крепления двух фланцев. Они обычно используются для соединения фланцев или труб. Длина резьбы варьируется в зависимости от области применения. Для установки гайки шпильки имеют одинаковую длину резьбы на обоих концах и резьбу для посадки класса 2А. Определяется средняя длина шпильки. Они устойчивы к коррозии и работают плавно, а также долговечны. Этот состав составляют аустенитные, мартенситные, ферритные и множество других элементов. В процессе затягивания двусторонних шпилек используются шайбы для защиты поверхности соединения от повреждений.
Размер резьбы | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 16 сентября | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 | ||
ПП | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 | 6 | 6 | ||
ds | 2 типа | Максимум | 0.2500 | 0.3125 | 0.3750 | 0.4375 | 0.5000 | 0.5625 | 0.6250 | 0.7500 | 0.8750 | 1.0000 | 1.1250 | 1.2500 | 1.3750 | 1.500 |
мин | 0.2127 | 0.2712 | 0.3287 | 0.385 | 0.4435 | 0.5016 | 0.5589 | 0.6773 | 0.7946 | 0.9100 | 1.0228 | 1.1476 | 1.2563 | 1.3812 | ||
3Тип | Максимум | 0.2500 | 0.3125 | 0.3750 | 0.4375 | 0.5000 | 0.5625 | 0.6250 | 0.7500 | 0.8750 | 1.0000 | 1.1250 | 1.2500 | 1.3750 | 1.500 | |
мин | 0.2408 | 0.3026 | 0.3643 | 0.4258 | 0.4876 | 0.5495 | 0.6113 | 0.7353 | 0.8592 | 0.983 | 1.1064 | 1.2314 | 1.3544 | 1.4794 | ||
b | мин | ï¼Lâ¤6ï¼ | 0.750 | 0.875 | 1.000 | 1.125 | 1.250 | 1.375 | 1.500 | 1.750 | 2.000 | 2.250 | 2.500 | 2.750 | 3.000 | 3.250 |
ï¼Lï¼6ï¼ | 1.000 | 1.125 | 1.250 | 1.375 | 1.500 | 1.625 | 1.750 | 2.000 | 2.250 | 2.500 | 2.750 | 3.000 | 3.250 | 3.500 | ||
L1 | Максимум | ï¼Lâ¤6ï¼ | 0.875 | 1.031 | 1.188 | 1.344 | 1.500 | 1.656 | 1.812 | 2.125 | 2.438 | 2.750 | 3.062 | 3.375 | 3.688 | 4.000 |
ï¼Lï¼6ï¼ | 1.125 | 1.281 | 1.438 | 1.594 | 1.750 | 1.906 | 2.062 | 2.375 | 2.688 | 3.000 | 3.312 | 3.625 | 3.928 | 4.25 |
â, шпильки типа 1 должны иметь незавершенный корпус без установленных допусков на диаметр корпуса;
Шпильки типа 2 должны иметь максимальный диаметр корпуса, равный основному диаметру резьбы, и минимальный диаметр корпуса, равный размеру накатанной заготовки резьбы.
Шпильки типа 3 должны иметь максимальный диаметр корпуса, равный основному наружному диаметру резьбы, и минимальный диаметр корпуса, равный установленному минимальному наружному диаметру резьбы.
Шпильки типа 4 должны иметь допуски на диаметр корпуса, указанные покупателем (фрезерованный или шлифованный корпус).
✓ При плоском и скошенном конце с диаметра, примерно на 0,016 дюйма меньше малого диаметра резьбы, должна быть снята фаска, чтобы длина фаски или неполной резьбы не превышала двукратного шага резьбы.
