Leader-Fastener® является производителем и дистрибьютором круглых болтов DIN 603. У нас есть полный спектр услуг от инвестиций в производственные предприятия, экспортный отдел и до наличия команды и центра контроля качества для удовлетворения ваших требований. Мы рассматриваем качество как жизнь компании. Мы настаиваем на хорошем качестве в качестве первой политики и создали систему контроля качества и инспекции в соответствии с международным стандартом. Мы внедрили систему гарантии качества ISO9001 на каждом этапе производства, транспортировки и продажи. Мы надеемся, что сможем быть Ваш партнер в бизнесе благодаря превосходному качеству, рыцарскому сервису и конкурентоспособной цене в ближайшем будущем, а также будьте вашими друзьями.
Метрические болты с квадратным подголовком имеют низкопрофильную куполообразную головку, квадратную шейку для предотвращения вращения и грубую резьбу машинного винта. Поставляется без шестигранных гаек, выберите из стали классов 4.6 и 8.8 и нержавеющей стали. Гладкая отделка и оцинкованная являются типичными отделками. Их также называют болтами с квадратным подголовком, винтами с квадратным подголовком и болтами виброгрохота при полной резьбе. МетрикаDIN 603 круглый болтимеют гладкую куполообразную головку, препятствующую их затягиванию или ослаблению сверху. Квадратное плечо под головкой предназначено для самостоятельного крепления к дереву и препятствует проворачиванию при затягивании гайки на резьбовом валу.

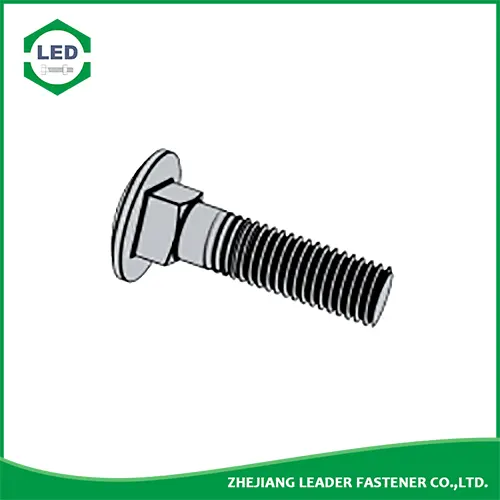

Болт с квадратным подголовком DIN 603, головка большая и круглая, а под головкой находится квадратная шейка, поэтому ее также называют болтом с большой полукруглой головкой и квадратной шейкой. Поместите болт с квадратным подголовком в канавку, а квадратная шейка головки вставлена в канавку соединительной детали, что может предотвратить вращение болта в одном направлении в процессе установки, а также может двигаться параллельно в канавке. .Болты с квадратным подголовком DIN 603обычно используются для мраморной установки сухих подвесок. При затягивании стержень болта не будет вращаться из-за функции квадратной шейки, что удобно для фиксации и установки. Он в основном используется в некоторых местах, где требуются винты с потайной головкой. Поскольку головка болта с квадратным подголовком имеет круглую форму, нет конструкции доступных электроинструментов, таких как поперечные канавки или шестигранные гнезда, которые также могут играть роль в предотвращении кражи в фактическом процессе соединения.
Резьба d |
М5 | М6 | М8 | М10 | М12 | М16 | М20 | |
P | Подача | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 |
b | Ла ¤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
125 м L 200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | |
Лю¼200 | / | / | 41 | 45 | 49 | 57 | 65 | |
dk | Максимум | 13.55 | 16.55 | 20.65 | 24.65 | 30.65 | 38.8 | 46.8 |
мин | 12.45 | 15.45 | 19.35 | 23.35 | 29.35 | 37.2 | 45.2 | |
ds | Максимум | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
мин | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | |
k1 | Максимум | 4.1 | 4.6 | 5.6 | 6.6 | 8.75 | 12.9 | 15.9 |
мин | 2.9 | 3.4 | 4.4 | 5.4 | 7.25 | 11.1 | 14.1 | |
k | Максимум | 3.3 | 3.88 | 4.88 | 5.38 | 6.95 | 8.95 | 11.05 |
мин | 2.7 | 3.12 | 4.12 | 4.62 | 6.05 | 8.05 | 9.95 | |
r1 | ≈ | 10.7 | 12.6 | 16 | 19.2 | 24.1 | 29.3 | 33.9 |
r2 | Максимум | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 |
r3 | Максимум | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 |
s | Максимум | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 |
мин | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | |
Вес на 1000 стальных изделий (€ кг) | - | - | - | - | - | - | - | |
Длина резьбы б | - | - | - | - | - | - | - |
а) Сталь, класс прочности: 4.6,4.8,8.8 Стандарт DIN EN ISO 898-1
б) Нержавеющая сталь, класс прочности: A2-70,A4-70 Стандарт DIN EN ISO 3506-1
