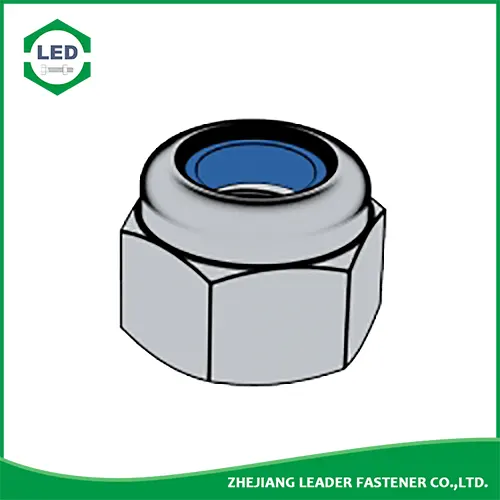

Стопорные гайки DIN 6924

Лидер-застежка® DIN 6924 Самоконтрящиеся тяжелые стопорные гайки, Стопорные гайки с нейлоновой вставкой, нейлоковые гайки или стопорные гайки представляют собой контргайки с внутренним кольцом из нейлона или волокна, которое увеличивает трение на резьбе. Винтовая резьба не врезается в нейлоновую вставку, однако вставка упруго деформируется по резьбе. Поскольку на функцию блокировки может повлиять нагрев, их правильнее называть стопорными гайками.

Спецификация продуктаСтопорные гайки DIN 6924

Материал: углеродистая сталь, нержавеющая сталь, легированная сталь, латунь.

Отделка: черный, оцинкованный, цинковый желтый, HDG, фосфат, DACROMET, Geomet, Magin, Ruspert, тефлон и т. Д.

Лидер-застежка® DIN 6924 - 1987 Шестигранные гайки превалирующего типа с неметаллической вставкой

Размер резьбы D				М3	М4	М5	М6	(М7)	М8	М10	М12	(М14)	М16	(М18)
P		Подача	Грубая нить	0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5
			Тонкая нить	/	/	/	/	/	1	1	1.5	1.5	1.5	1.5
			Тонкая нить	/	/	/	/	/	/	-1,25	-1,25	/	/	/
da		мин		3	4	5	6	7	8	10	12	14	16	18
		Максимум		3.45	4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5
dw		мин		4.6	5.9	6.9	8.9	9.6	11.6	14.6	16.6	19.6	22.5	24.9
e		мин		6.01	7.66	8.79	11.05	12.12	14.38	17.77	20.03	23.35	26.75	29.56
h		Максимум		4.5	6	6.8	8	9	9.5	11.9	14.9	17	19.1	20.6
		мин		4.2	5.7	6.44	7.64	8.64	9.14	11.47	14.47	16.3	18.26	19.76
m		мин		2.15	2.9	4.4	4.9	6.14	6.44	8.04	10.37	12.1	14.1	15.1
mw		мин		1.72	2.32	3.52	3.92	4.91	5.15	6.43	8.3	9.68	11.28	12.08
s		макс=номинальный размер		5.5	7	8	10	11	13	16	18	21	24	27
		мин		5.32	6.78	7.78	9.78	10.73	12.73	15.73	17.73	20.67	23.67	26.16
за 1000 единиц – кг				0.4	1.1	1.4	3.1	3.2	6	11.7	16.6	21	37.8	51.6

Размер резьбы D				М20	(М22)	М24	(М27)	М30	(М33)	М36	(М39)	М42	(М45)	М48
P		Подача	Грубая нить	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
			Тонкая нить	1.5	1.5	2	2	2	2	3	3	3	3	3
			Тонкая нить	/	/	/	/	/	/	/	/	/	/	/
da		мин		20	22	24	27	30	33	36	39	42	45	48
		Максимум		21.6	23.7	25.9	29.1	32.4	35.6	38.9	42.1	45.4	48.6	51.8
dw		мин		27.7	31.4	33.2	38	42.7	46.6	51.1	55.9	59.9	64.7	69.4
e		мин		32.95	37.29	39.55	45.2	50.85	55.37	60.79	66.44	72.09	76.95	82.6
h		Максимум		22.8	24.5	27.1	31	32.6	35.5	38.9	42	45	48	50
		мин		21.5	23.2	25.8	29.4	31	33.9	37.3	40.4	43.4	46.4	48.4
m		мин		16.9	18.1	20.2	22.5	24.3	27.4	29.4	31.8	34	36	38
mw		мин		13.52	14.48	16.16	18	19.44	21.92	23.52	25.44	27.2	28.8	30.4
s		макс=номинальный размер		30	34	36	41	46	50	55	60	65	70	75
		мин		29.16	33	35	40	45	49	53.8	58.8	63.1	68.1	73.1
за 1000 единиц – кг				68	86	127	182	273	296	380	505	630	814	995

Материал:

a) Сталь¼корпус гайки¼, Класс прочности (материал): Для размера до M39: 5, 6; Для размера до M16: 8, 10 и 12; Для размеров более M39 по согласованию. Как указано в ISO 898-2 и DIN 267-23

б) Материал (вставка): неметаллический, т.е. полиамид

Примечание. Класс прочности 6 только для гаек с мелким шагом резьбы.
