Leader-Fastener® является производителем и дистрибьютором Т-образных болтов DIN 787. У нас есть полный спектр услуг от инвестиций в производственные предприятия, экспортный отдел и до наличия команды и центра контроля качества для удовлетворения ваших требований. Мы рассматриваем качество как жизнь компании. Мы настаиваем на хорошем качестве в качестве первой политики и создали систему контроля качества и инспекции в соответствии с международным стандартом. Мы внедрили систему гарантии качества ISO9001 на каждом этапе производства, транспортировки и продажи. Мы надеемся, что сможем быть Ваш партнер в бизнесе благодаря превосходному качеству, рыцарскому сервису и конкурентоспособной цене в ближайшем будущем, а также будьте вашими друзьями.

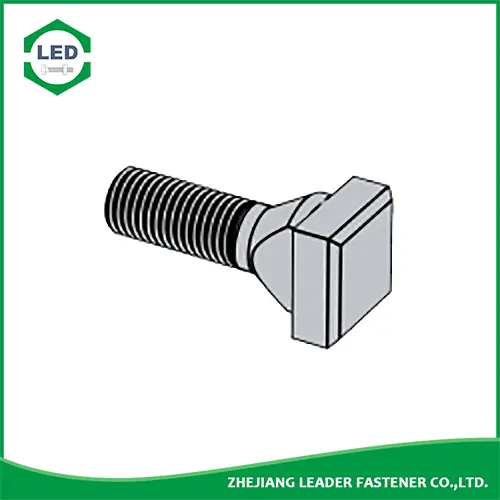

Болт с тройником DIN 787t, Болт с Т-образной головкой для слота стола станка
Лидер-застежка® Т-образные болты DIN 787, также известные как болты с головкой молотка, болты с Т-образным пазом и болты для крепления бака, имеют головку тройника или квадратной формы. Обычно они устанавливаются в отверстие с Т-образным пазом, так что головка болта может сидеть заподлицо, а форма болта препятствует проворачиванию при затягивании.
Болты с Т-образными пазами, как следует из названия, используются вместе с Т-образными пазами, также известными как Т-образные болты. Т-образные болты, называемые в европейских стандартах молотковыми болтами, изготавливаются из углеродистой и нержавеющей стали. Его можно вставить непосредственно в паз алюминиевого профиля, а также автоматически расположить и заблокировать в процессе установки. Часто используется вместе с фланцевой гайкой. Это стандартный соединительный элемент при установке угловых фитингов. Его можно настроить в соответствии с шириной паза профиля и различными сериями профилей. Выберите, чтобы использовать. Т-образные болты представляют собой подвижные анкерные болты и представляют собой инструменты, которые можно использовать с гайками. Он имеет чрезвычайно важное применение. Он может использоваться не только в качестве соединительной кнопки для определенных труб, но также играет важную роль при установке и подключении определенных приборов, а также имеет чрезвычайно важное применение в промышленности. Т-образные болты обычно используются для гаек, которые соединяются с Т-образными пазами. Общая отделка: оцинкованная, никелированная или черненая.
Размер резьбы | М5 | М5 | М6 | М6 | М6 | М8 | М8 | М8 | М10 | М10 | М10 | М12 | М12 | М12 | М12 | |
d | |5×25 | |5×40 | |6×25 | |6×40 | |6×63 | |8×32 | |8×50 | |8×80 | |10×40 | |10×63 | |10×100 | |12×50 | |12×80 | |12×125 | |12×200 | |
ds | Номинальный размер | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 12 | 12 |
Максимум | 4.7 | 4.7 | 5.7 | 5.7 | 5.7 | 7.7 | 7.7 | 7.7 | 9.7 | 9.7 | 9.7 | 11.7 | 11.7 | 11.7 | 11.7 | |
мин | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 9.5 | 9.5 | 9.5 | 11.4 | 11.4 | 11.4 | 11.4 | |
L | 25 | 40 | 25 | 40 | 63 | 32 | 50 | 80 | 40 | 63 | 100 | 50 | 80 | 125 | 200 | |
b | 18 | 30 | 15 | 28 | 40 | 22 | 35 | 50 | 30 | 45 | 60 | 35 | 55 | 75 | 120 | |
d2 | 10 | 10 | 12 | 12 | 12 | 16 | 16 | 16 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | |
s | макс=номинальный размер | 9 | 9 | 10 | 10 | 10 | 13 | 13 | 13 | 15 | 15 | 15 | 18 | 18 | 18 | 18 |
мин | 8.5 | 8.5 | 9.5 | 9.5 | 9.5 | 12.5 | 12.5 | 12.5 | 14.5 | 14.5 | 14.5 | 17.5 | 17.5 | 17.5 | 17.5 | |
f | 1 | 1 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | 2.5 | |
h1 | 6.5 | 6.5 | 8 | 8 | 8 | 12 | 12 | 12 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | |
h2 | 10 | 10 | 13 | 13 | 13 | 18 | 18 | 18 | 21 | 21 | 21 | 25 | 25 | 25 | 25 | |
k | макс=номинальный размер | 3 | 3 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 |
мин | 2.7 | 2.7 | 3.5 | 3.5 | 3.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 6.5 | 6.5 | 6.5 | 6.5 | |
за 1000 единиц – кг | 5 | 6 | 10 | 15 | 18 | 20 | 30 | 40 | 40 | 48 | 70 | 60 | 90 | 120 | 190 | |
Т-образные пазы | DIN 650 | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 12 | 12 |
Размер резьбы | М12 | М12 | М12 | М12 | М16 | М16 | М16 | М16 | М20 | М20 | М20 | М20 | М24 | М24 | М24 | |
d | |14×50 | |14×80 | |14×125 | |14×200 | |18×63 | |18×100 | |18×160 | |18×250 | |22×80 | |22×315 | |22×200 | |22×125 | |28×100 | |28×250 | |28×160 | |
ds | Номинальный размер | 14 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 22 | 22 | 22 | 22 | 28 | 28 | 28 |
Максимум | 13.7 | 13.7 | 13.7 | 13.7 | 17.7 | 17.7 | 17.7 | 17.7 | 21.7 | 21.7 | 21.7 | 21.7 | 27.7 | 27.7 | 27.7 | |
мин | 13.4 | 13.4 | 13.4 | 13.4 | 17.4 | 17.4 | 17.4 | 17.4 | 21.4 | 21.4 | 21.4 | 21.4 | 27.4 | 27.4 | 27.4 | |
L | 50 | 80 | 125 | 200 | 63 | 100 | 160 | 250 | 80 | 315 | 200 | 125 | 100 | 250 | 160 | |
b | 35 | 55 | 75 | 120 | 45 | 63 | 100 | 150 | 55 | 190 | 125 | 85 | 70 | 150 | 110 | |
d2 | 28 | 28 | 28 | 28 | 36 | 36 | 36 | 36 | 45 | 45 | 45 | 45 | 56 | 56 | 56 | |
s | макс=номинальный размер | 22 | 22 | 22 | 22 | 28 | 28 | 28 | 28 | 35 | 35 | 35 | 35 | 44 | 44 | 44 |
мин | 21.5 | 21.5 | 21.5 | 21.5 | 27.5 | 27.5 | 27.5 | 27.5 | 34.5 | 34.5 | 34.5 | 34.5 | 43 | 43 | 43 | |
f | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | |
h1 | 20 | 20 | 20 | 20 | 24 | 24 | 24 | 24 | 32 | 32 | 32 | 32 | 41 | 41 | 41 | |
k | макс=номинальный размер | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 14 | 14 | 14 | 14 | 18 | 18 | 18 |
мин | 7.5 | 7.5 | 7.5 | 7.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13.5 | 13.5 | 13.5 | 13.5 | 17 | 17 | 17 | |
за 1000 единиц – кг | 75 | 100 | 140 | 200 | 135 | 220 | 300 | 430 | 340 | 810 | 610 | 440 | 660 | 1130 | 850 | |
Т-образные пазы | DIN 650 | 14 | 14 | 14 | 14 | 18 | 18 | 18 | 18 | 22 | 22 | 22 | 22 | 28 | 28 | 28 |
Размер резьбы | М24 | М30 | М30 | М30 | М30 | М36 | М36 | М36 | М42 | М42 | М42 | М48 | М48 | М48 | |
d | |28×315 | |36×125 | |36×315 | |36×200 | |36×500 | |42×160 | |42×400 | |42×250 | |48×160 | |48×250 | |48×400 | |54×200 | |54×315 | |54×500 | |
ds | Номинальный размер | 28 | 36 | 36 | 36 | 36 | 42 | 42 | 42 | 48 | 48 | 48 | 54 | 54 | 54 |
Максимум | 27.7 | 35.6 | 35.6 | 35.6 | 35.6 | 41.6 | 41.6 | 41.6 | 47.6 | 47.6 | 47.6 | 53.6 | 53.6 | 53.6 | |
мин | 27.4 | 35.3 | 35.3 | 35.3 | 35.3 | 41.3 | 41.3 | 41.3 | 47.3 | 47.3 | 47.3 | 53.2 | 53.2 | 53.2 | |
L | 315 | 125 | 315 | 200 | 500 | 160 | 400 | 250 | 160 | 250 | 400 | 200 | 315 | 500 | |
b | 240 | 80 | 200 | 135 | 300 | 100 | 250 | 175 | 100 | 175 | 250 | 130 | 220 | 300 | |
d2 | 56 | 70 | 70 | 70 | 70 | 82 | 82 | 82 | 95 | 95 | 95 | 110 | 110 | 110 | |
s | макс=номинальный размер | 44 | 54 | 54 | 54 | 54 | 65 | 65 | 65 | 75 | 75 | 75 | 85 | 85 | 85 |
мин | 43 | 53 | 53 | 53 | 53 | 64 | 64 | 64 | 74 | 74 | 74 | 84 | 84 | 84 | |
f | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
h1 | 41 | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 70 | 70 | 70 | 80 | 80 | 80 | |
k | макс=номинальный размер | 18 | 22 | 22 | 22 | 22 | 26 | 26 | 26 | 30 | 30 | 30 | 34 | 34 | 34 |
мин | 17 | 21 | 21 | 21 | 21 | 25 | 25 | 25 | 29 | 29 | 29 | 33 | 33 | 33 | |
за 1000 единиц – кг | 1200 | 1330 | 2270 | 2000 | 3300 | 2400 | 4100 | 3000 | 3400 | 4300 | 5800 | 4000 | 5300 | 9200 | |
Т-образные пазы | DIN 650 | 28 | 36 | 36 | 36 | 36 | 42 | 42 | 42 | 48 | 48 | 48 | 54 | 54 | 54 |
Сталь, класс прочности: 8.8, 12.9 согласно DIN EN ISO 898-1
