Приварные гайки DIN 929
Leader-Fastener® является производителем и дистрибьютором приварных гаек DIN 929. У нас есть полный спектр услуг от инвестиций в производственные предприятия, экспортный отдел и до наличия команды и центра контроля качества для удовлетворения ваших требований. Мы рассматриваем качество как жизнь компании. Мы сохраняем хорошее качество в качестве первой политики и создали систему контроля качества и инспекции в соответствии с международным стандартом. Мы внедрили систему гарантии качества ISO9001 на каждом этапе производства, транспортировки и продажи. Мы надеемся, что сможем стать вашим партнером в бизнесе благодаря превосходному качеству, рыцарскому сервису и конкурентоспособной цене в ближайшем будущем, а также станем вашими друзьями.
Отправить запрос
Описание продукта

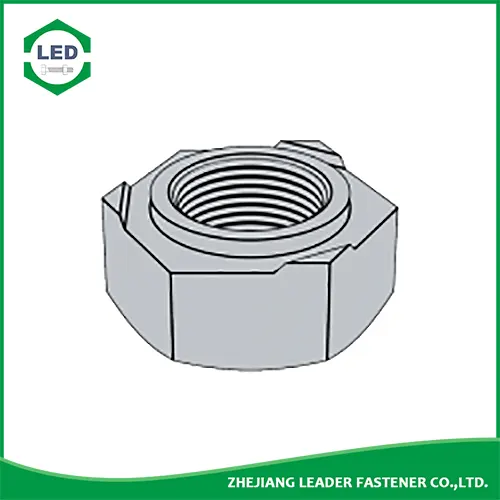

МетрикаШестигранные приварные гайки DIN 929иметь три равномерно расположенных сварочных выступа для плотного контакта с поверхностью сварного шва. Выступы помогают приспособить поверхности сварки, которые могут быть не идеально плоскими. Он также оснащен прецизионным пилотом для точного определения положения и нарезания резьбы сопрягаемых компонентов и защиты резьбы от сварочных брызг.
Спецификация продукта Leader-Fastener®Приварные гайки DIN 929
Материал: углеродистая сталь, нержавеющая сталь, легированная сталь, латунь.
Отделка: черный, оцинкованный, цинковый желтый, HDG, фосфат, DACROMET, Geomet, Magin, Ruspert, тефлон и т. Д.
Лидер-застежка® DIN 929 - 2013 Шестигранные приварные гайки
| Размер резьбы | М3 | М4 | М5 | М6 | М8 | М10 | 7/16 | 7/16 | М12 | (М14) | М16 | |||
| D | УНФ-2Б â | УНФ-2Б â | ||||||||||||
| P | Подача | Грубая нить | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | / | / | 1.75 | 2 | 2 | |
| Тонкая нить 1 | / | / | / | / | 1 | 1.25 | / | / | 1.25 | 1.5 | 1.5 | |||
| Тонкая нить 2 | / | / | / | / | / | 1 | 20* | 20* | 1.5 | / | / | |||
| b | Номинальный размер | 0.8 | 0.8 | 0.8 | 0.9 | 1 | 1.25 | 1.25 | 1.25 | 1.25 | 1.5 | 1.5 | ||
| Максимум | 1 | 1 | 1 | 1.12 | 1.25 | 1.55 | 1.55 | 1.55 | 1.55 | 1.9 | 1.9 | |||
| мин | 0.6 | 0.6 | 0.6 | 0.68 | 0.75 | 0.95 | 0.95 | 0.95 | 0.95 | 1.1 | 1.1 | |||
| d1 | Номинальный размер (d11) | 4.5 | 6 | 7 | 8 | 10.5 | 12.5 | 12.5 | 13.5 | 14.8 | 16.8 | 18.8 | ||
| Максимум | 4.47 | 5.97 | 6.96 | 7.96 | 10.45 | 12.45 | 12.45 | 13.45 | 14.75 | 16.75 | 18.735 | |||
| мин | 4.395 | 5.895 | 6.87 | 7.87 | 10.34 | 12.34 | 12.34 | 13.34 | 14.64 | 16.64 | 18.605 | |||
| d2 | мин=номинальный размер (H13) | 4.5 | 6 | 7 | 8 | 10.5 | 12.5 | 13.5 | 13.5 | 14.8 | 16.8 | 18.8 | ||
| Максимум | 4.68 | 6.18 | 7.22 | 8.22 | 10.77 | 12.77 | 13.77 | 13.77 | 15.07 | 17.07 | 19.13 | |||
| d3 | Максимум | 3.15 | 4.2 | 5.25 | 6.3 | 8.4 | 10.5 | 11.7 | 11.7 | 12.6 | 14.7 | 16.8 | ||
| e | мин | 8.15 | 9.83 | 10.95 | 12.02 | 15.38 | 18.74 | 18.74 | 20.91 | 20.91 | 24.27 | 26.51 | ||
| h1 | Максимум | 0.55 | 0.65 | 0.7 | 0.75 | 0.9 | 1.15 | 1.15 | 1.4 | 1.4 | 1.8 | 1.8 | ||
| мин | 0.45 | 0.55 | 0.6 | 0.6 | 0.75 | 0.95 | 0.95 | 1.2 | 1.2 | 1.6 | 1.6 | |||
| h2 | Максимум | 0.25 | 0.35 | 0.4 | 0.4 | 0.5 | 0.65 | 0.65 | 0.8 | 0.8 | 1 | 1 | ||
| мин | 0.15 | 0.25 | 0.3 | 0.3 | 0.35 | 0.5 | 0.45 | 0.6 | 0.6 | 0.8 | 0.8 | |||
| m | max=номинальный размер (h14) | 3 | 3.5 | 4 | 5 | 6.5 | 8 | 10 | 10 | 10 | 11 | 13 | ||
| мин | 2.75 | 3.2 | 3.7 | 4.7 | 6.14 | 7.64 | 9.64 | 9.64 | 9.64 | 10.57 | 12.57 | |||
| s | max=номинальный размер (h13) | 7.5 | 9 | 10 | 11 | 14 | 17 | 17 | 19 | 19 | 22 | 24 | ||
| мин | 7.28 | 8.78 | 9.78 | 10.73 | 13.73 | 16.73 | 16.73 | 18.67 | 18.67 | 21.67 | 23.67 | |||
| за 1000 единиц – кг | 0.78 | 1.13 | 1.73 | 2.5 | 5.27 | 9.58 | 12 | 14 | 13.7 | 21.3 | 28.5 | |||
| Обеспечьте нагрузку (Н) | Грубая нить | 3800 | 6800 | 11000 | 15500 | 28300 | 44800 | / | / | 65300 | 89700 | 123000 | ||
| Тонкая нить 1 | / | / | / | / | 30200 | 47800 | / | / | 72100 | 97500 | 132000 | |||
| Тонкая нить 2 | / | / | / | / | / | 50200 | 53600 | 53600 | 68200 | / | / | |||
✓, Inchï¼7/16-20 UNF-2B [ASME B 1.1]
¡,Материал:
Сталь с массовой долей углерода не более 0,25% , Другие марки стали по согласованию
