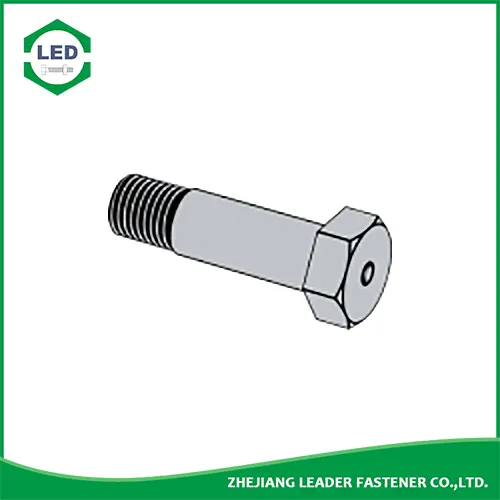

Болт с шестигранной головкой DIN 610
  • Болт с шестигранной головкой DIN 610Болт с шестигранной головкой DIN 610

Болт с шестигранной головкой DIN 610

Leader-Fastener® является производителем и дистрибьютором болтов с шестигранной головкой DIN 610. У нас есть полный спектр услуг от инвестиций в производственные предприятия, экспортный отдел и до наличия команды и центра контроля качества для удовлетворения ваших требований. Мы рассматриваем качество как жизнь компании. Мы сохраняем хорошее качество в качестве первой политики и создали систему контроля качества и инспекции в соответствии с международным стандартом. Мы внедрили систему гарантии качества ISO9001 на каждом этапе производства, транспортировки и продажи. Мы надеемся, что сможем стать вашим партнером в бизнесе благодаря превосходному качеству, рыцарскому сервису и конкурентоспособной цене в ближайшем будущем, а также станем вашими друзьями.

Отправить запрос    PDF скачатьЗагрузить

Описание продукта

DIN 610 - Болты с шестигранной посадкой и короткой резьбой

Лидер-застежка® Болт с шестигранной головкой DIN 610(Fit Bolt) с короткой резьбовой частью по материалу, отделке и размеру. Винты с буртиком, также называемые болтами с буртиком или болтами для снятия изоляции, представляют собой крепежные детали с тремя отдельными секциями: головкой, стержнем без резьбы и резьбовой частью, которая меньше по диаметру, чем буртик. Изменение диаметра между резьбовым участком и хвостовиком обеспечивает буртик, к которому можно затянуть болт с буртиком. Они могут иметь разные типы головок, но часто имеют гнездовые головки.

Болты с шестигранной головкой с буртиком представляют собой крепежные детали с шестигранной головкой и увеличенным буртиком без резьбы. Больший диаметр плеча позволяет болту выдерживать большее усилие сдвига, чем обычный винт с шестигранной головкой. Болты с буртиком с шестигранной головкой также можно использовать в тех случаях, когда относительное положение сопрягаемых деталей является более важным.


Лидер-застежка® DIN 610 - Болты с шестигранной посадкой 1993 года с короткой резьбой


Винтовая резьба d М8 М10 М12 (М14) М16 (М18) М20 (М22) М24
P Подача Грубая нить 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
Тонкая нить-1 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5 2
Тонкая нить-2 - 1 1.5 - - 2 2 2 1.5
b L ¤ 50 11.5 13.5 15.5 17 19 21.5 22.5 24.5 26.5
50 л 150 13.5 15.5 17.5 19 21 23.5 24.5 26.5 28.5
Лю¼150 18.5 20.5 22.5 24 26 28.5 29.5 31.5 33.5
ds (к6) Номинальный размер 9 11 13 15 17 19 21 23 25
Максимум 9.01 11.012 13.012 15.012 17.012 19.015 21.015 23.015 25.015
мин 9.001 11.001 13.001 15.001 17.001 19.002 21.002 23.002 25.002
d0 мин 7.9 9.9 11.5 13.5 15.5 17.5 19.1 21.1 23.1
Максимум 8.2 10.2 11.8 13.8 15.8 17.8 19.4 21.4 23.4
e мин 14.38 17,77/18,9 19,85/20,85 22,78/23,91 26.17 29.56 32.95 35.03/37.29 39.55
k Номинальный размер 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
мин 5.15 6.22 7.21 8.51 9.71 11.15 12.15 13.65 14.65
Максимум 5.45 6.58 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 мин 3.61 4.35 5.05 5.96 6.8 7.81 8.51 9.65 10.26
r мин 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
Максимум 0.55 0.55 0.75 0.75 0.75 0.75 0.95 0.95 0.95
s макс=номинальный размер 13 16/(17) 18/(19) 21/(22) 24 27 30 (32)/34 36
мин 12.73 15,73/16,73 17.57/18.48 20.16/21.15 23.16 26.16 29.16 31/33 35
Lg (макс.) - - - - - - - - -
Вес на 1000 стальных изделий (€ кг) - - - - - - - - -


Винтовая резьба d (М27) М30 (М33) М36 (М39) М42 (М45) М48 (М52)
P Подача Грубая нить 3 3.5 3.5 4 4 4.5 4.5 5 5
Тонкая нить-1 2 2 2 3 3 3 3 3 3
Тонкая нить-2 - - - - - - - - -
b L ¤ 50 - - - - - - - - -
50 л 150 31.5 34 36 40 42 46 48 51 55
Лю¼150 36.5 39 41 45 47 51 53 56 60
ds (к6) Номинальный размер 28 32 34 38 40 44 46 50 55
Максимум 28.015 32.018 34.018 38.018 40.018 44.018 46.018 50.018 55.021
мин 28.002 32.002 34.002 38.002 40.002 44.002 46.002 50.002 55.002
d0 мин 25.7 29.7 31.7 35.7 37.7 41.7 43.7 47.7 52.7
Максимум 26 30 32 36 38 42 44 48 53
e мин 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Номинальный размер 17 19 21 22 25 26 28 30 33
мин 16.65 18.58 20.58 21.58 24.58 25.58 27.58 29.58 32.5
Максимум 17.35 19.42 21.42 22.42 25.42 26.42 28.42 30.42 33.5
k1 мин 11.66 13.01 14.41 15.11 17.21 17.91 19.31 20.71 22.75
r мин 1 1 1 1 1 1 1 1 1
Максимум 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15
s макс=номинальный размер 41 46 50 55 60 65 70 75 80
мин 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Lg (макс.) - - - - - - - - -
Вес на 1000 стальных изделий (€ кг) - - - - - - - - -


Материал:

а) Сталь, класс прочности: dâ¤M39:8.8ï¼d>M39 в соответствии с соглашениями. Стандарт DIN EN 20 898-1

б) Нержавеющая сталь, класс прочности: dâ¤M20ï¼A2-70ï¼M20 < dâ¤M39 по согласованию. Стандарт DIN ISO 3506

в) Цветной металл, класс прочности: CU2ï¼CU3. Стандарт DIN EN 28839
