Leader-Fastener® является производителем и дистрибьютором болтов с шестигранной головкой DIN 933. У нас есть полный спектр услуг от инвестиций в производственные предприятия, экспортный отдел и до наличия команды контроля качества и центра для удовлетворения ваших требований. Мы рассматриваем качество как жизнь компании. Мы сохраняем хорошее качество в качестве первой политики и создали систему контроля качества и инспекции в соответствии с международным стандартом. Мы внедрили систему гарантии качества ISO9001 на каждом этапе производства, транспортировки и продажи. Мы надеемся, что в ближайшем будущем мы сможем стать вашим партнером в бизнесе благодаря превосходному качеству, рыцарскому сервису и конкурентоспособной цене, а также стать вашими друзьями.

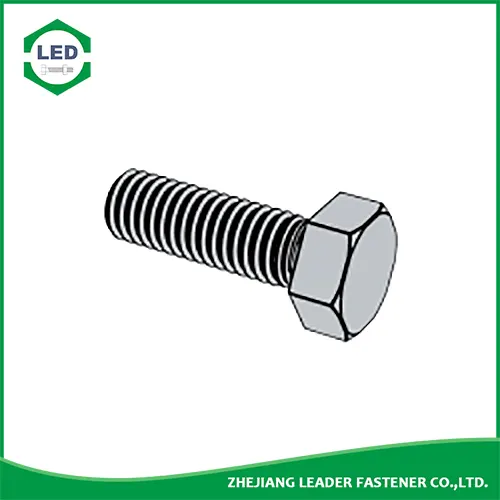

Лидер-застежка® Винты с шестигранной головкой DIN 933имеют полную резьбу, имеют крупную наружную резьбу и, как и другие винты с шестигранной головкой, используются как с резьбовыми отверстиями, так и с гайками. Их размеры аналогичны ISO 4017 и доступны из стали классов 8.8, 10.9 и 12.9 и нержавеющей стали класса 70 (A2-70, A4-70); менее распространенные размеры из нержавеющей стали могут относиться к классу 50. Цинковое покрытие защищает от коррозии, в то время как обычная поверхность не покрыта и может ржаветь. Нержавеющая сталь A2 считается такой же, как 18-8, а A4 - это, по сути, 316. Допуск резьбы классов 8.8 и 10.9 для гладкой поверхности составляет 6 г и 6h для гальванического покрытия; нержавеющая сталь 6г; правая резьба стандартная. Также известные как болты с шестигранной головкой и метчики, все длины имеют полную резьбу. Длина измеряется от подголовника до кончика.Винты с шестигранной головкой DIN 933аналогичны ISO 4017, JIS B1180 и ANSI B18.2.3.1M. Напротив, DIN 931 имеет частичную резьбу, а DIN 961 имеет мелкую резьбу. (Примечание: Шаг резьбы, расстояние между витками, традиционно не указывается для крепежных изделий с крупной резьбой, но здесь он включен для справки.)
Винтовая резьба d | М1.6 | М2 | М2,5 | М3 | (М3.5) | М4 | М5 | М6 | (М7) | М8 | М10 | М12 | (М14) | М16 | ||
P | Подача | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | |
a | Максимум | 1.05 | 1.2 | 1.35 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | 3 | 3.75 | 4.5 | 5.25 | 6 | 6 | |
c | мин | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | |
Максимум | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
da | Максимум | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | |
dw | Оценка отлично | мин | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 |
Оценка Б | мин | - | - | - | - | - | 5.7 | 6.7 | 8.7 | 9.4 | 11.4 | 15.4 | 17.2 | 20.1 | 22 | |
e | Оценка отлично | мин | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 |
Оценка Б | мин | - | - | - | - | - | 7.5 | 8.63 | 10.89 | 11.94 | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | |
k | Номинальный размер | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | |
Оценка отлично | мин | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | |
Максимум | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.56 | 7.68 | 8.98 | 10.18 | ||
Оценка Б | мин | - | - | - | - | - | 2.6 | 3.26 | 3.76 | 4.56 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | |
Максимум | - | - | - | - | - | 3 | 3.74 | 4.24 | 5.04 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | ||
k1 | мин | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | |
r | мин | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | |
s | макс=номинальный размер | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | |
Оценка отлично | мин | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | |
Оценка Б | мин | - | - | - | - | - | 6.64 | 7.64 | 9.64 | 10.57 | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | |
Вес на 1000 стальных изделий (€ кг) | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Винтовая резьба d | (М18) | М20 | (М22) | М24 | (М27) | М30 | (М33) | М36 | (М39) | М42 | (М45) | М48 | (М52) | ||
P | Подача | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | |
a | Максимум | 7.5 | 7.5 | 7.5 | 9 | 9 | 10.5 | 10.5 | 12 | 12 | 13.5 | 13.5 | 15 | 15 | |
c | мин | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |
Максимум | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||
da | Максимум | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | |
dw | Оценка отлично | мин | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | - | - | - | - |
Оценка Б | мин | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | |
e | Оценка отлично | мин | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | - | - | - | - |
Оценка Б | мин | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |
k | Номинальный размер | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | |
Оценка отлично | мин | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | - | - | - | - | |
Максимум | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | - | - | - | - | ||
Оценка Б | мин | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | |
Максимум | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | ||
k1 | мин | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | |
r | мин | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |
s | макс=номинальный размер | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
Оценка отлично | мин | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | - | - | - | - | |
Оценка Б | мин | 26.15 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | |
Вес на 1000 стальных изделий (€ кг) | - | - | - | - | - | - | - | - | - | - | - | - | - |
â, Настоящий стандарт устанавливает требования к винтам с шестигранной головкой от M1,6 до M52 с резьбой до головки, относящимся к классу продукции A, для размеров до M24 и длиной не более 10d или 150 мм, и к классу продукта B для размеров больше чем M24 или длиной более 10 d или 150 мм.
✓ Для размеров резьбы не более M4 допускается также без фаски на конце.
